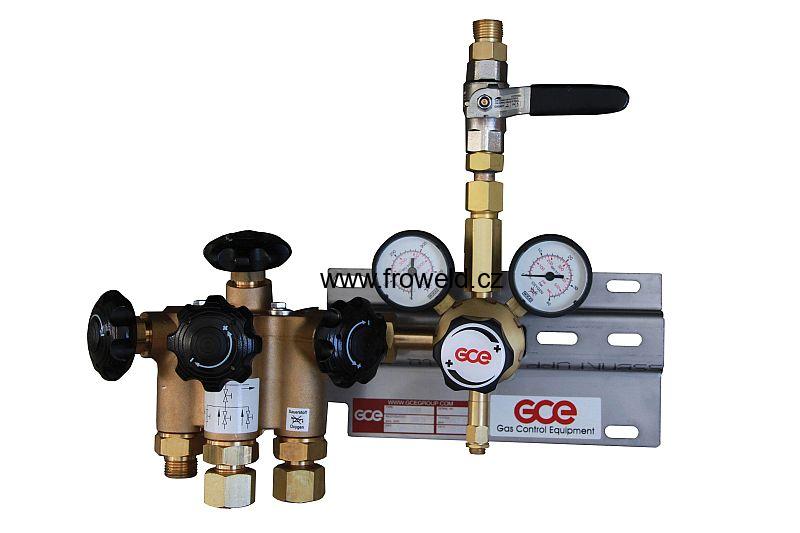

MB70 - 300/20 bar, 50 Nm3/h (kyslík, inertní plyny)

GCE ruční redukční stanice

Číslo produktu:	0707-0100-0016
Výrobce:	GCE - Autogen Chotěboř
Vyrobeno v zemi:	CZ
Záruční doba:	24 měsíců
Dostupnost:	ihned
Cena:	na dotaz
Katalogové číslo:	0768099, 14037552, 0768148, 0768219, ARS0157
MB70 Oxy/Inert :
Cena bez DPH :	0,00 Kč (0,00 EUR)
Cena s DPH (21 %):	0,00 Kč (0,00 EUR)
do košíku: ks

Cena a dostupnost na dotaz. V případě jakéhokoliv dotazu nás kontaktujte na tel. 728 262 393 nebo e-mailu info@froweld.cz.

Popis:

Redukční stanice s modulem MANYFLOW je určená pro aplikace s požadavkem na střední a nižší výkon. K dispozici jsou jak varianty pro kyslík a intertní plyny, tak pro acetylen. Je vhodná pro dodávky plynu ze svazků tlakových lahví.

MANYFLOW s modulárním designem je vhodný pro čerpání plynu z lahví nebo svazků lahví. Je vhodný pro acetylen i další technické plyny, maximální vstupní tlak je 300 bar. S pomocí nerezových trubek různých délek je možné základní modul MANYFLOW rozšířit o další moduly a zajistit dodávky plynu dle požadavků pro následnou technologii a provozní podmínky.

Kompaktní design
Vstupní tlak do 300bar
GCE vysokotlaké uzavírací ventily
Acetylenová verze v souladu s normou ISO 15615
Sintrované filtry a zpětné ventily součástí zařízení
Garantovaná kontinuální dodávka ze všech připojených lahví
Velmi jednoduché rozšíření o další moduly
Vhodný pro lahve i svazky lahví

UC 500 redukční ventil se dvěma manometry a pojišťovacím ventilem.

MB70 redukční stanice pro acetylen je navržena a vyrobena dle ISO 14114. MANYFLOW, rychlouzavírací zařízení i redukční ventil jsou testovány a scháleny dle ISO 15615. Suchá předloha GVA90 (EN 730-1, ISO 5175) zajišťuje maximální bezpečnost (zhášecí vložka-sintrovaný filtr, tepelný uzavírací ventil, zpětný ventil). Kulový ventil je namontován za suchou předlohou na výstupu z redukční stanice (nízkotlaká část).

Všechny komponenty jsou přichyceny k nerezovému panelu.

Varianty MB70:

Obj. číslo	Popis
0768099	MB70 Plyn: O, D, N, CO₂ Vstupní/ výstupní tlak: 300 bar/20 bar Připojení vstup: W21,8×1/14“ Připojení výstup: G1/2", DN15
14037552	MB70 CG* Plyn: O, D, N, CO₂ Vstupní/ výstupní tlak: 300 bar/20 bar Připojení vstup: W21,8×1/14“ Připojení výstup: G1/2", DN15
0768148	MB70 Plyn: vodík Vstupní/ výstupní tlak: 300 bar/20 bar Připojení vstup: W21,8×1/14“ Připojení výstup: G1/2", DN15
0768219	MB70 Plyn: O, D, N, CO₂ Vstupní/ výstupní tlak: 300 bar/40 bar Připojení vstup: W21,8×1/14“ Připojení výstup: G1/2", DN15
ARS0157	MB70 PH** Plyn: O, D, N, CO₂ Vstupní/ výstupní tlak: 300 bar/40 bar Připojení vstup: W21,8×1/14“ Připojení výstup: G1/2", DN15

* CG = kontaktní manometr (contact gauge)
** PH = integrated gas preheator (integrovaný ohřívač plynu)

Technické údaje:

	Oxy, Inert, CO₂
Redukční ventil	Unicontrol 500
Konzole/ panel	Nerezová ocel
Maximální vstupní tlak	300 bar
Maximální průtok	50 Nm³/h
Teplotní rozsah	-20 °C až 60 °C

Technické výkresy:

Poznámka:

Vyrobeno v ČR
