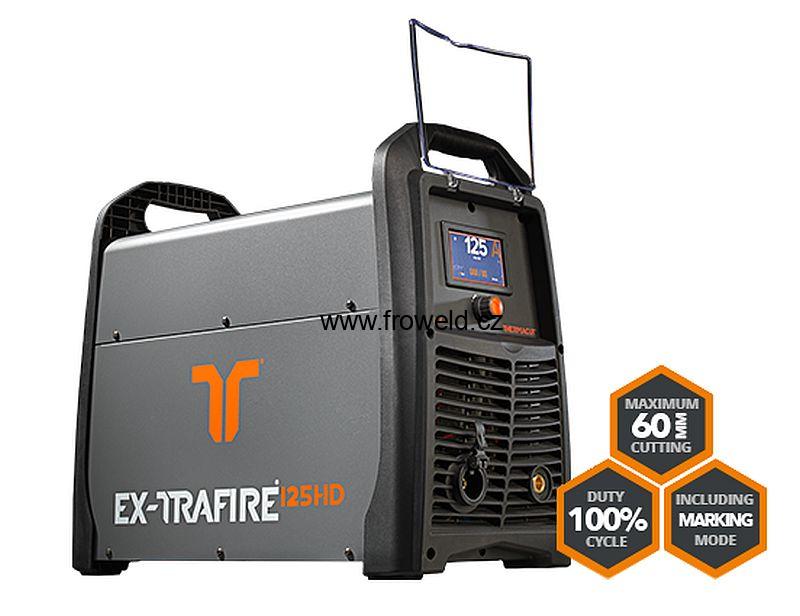

EX-TRAFIRE 125HD

EX-TRAFIRE®125HD/CE/3x400V Hand System/CNC-Port/Serial Interface/FHT-EX®125TTH Torch 8m (26.2')/H Starter Kit

Číslo produktu:	0501-0002-0005_EX-6-010-001
Katalogové číslo:	EX-6-010-001
Výrobce:	Thermacut
Záruční doba:	24 měsíců
Servisní podmínky:	záruční / pozáruční, náhradní díly
Dostupnost:	2-3 dny
Doporučená cena (bez DPH)	166 607,00 Kč (7 180,76 EUR)
Cena bez DPH :	141 616,00 Kč (6 103,65 EUR)
Cena s DPH (21 %):	171 355,36 Kč (7 385,42 EUR)
do košíku: ks

Popis:

Plazmové řezací systémy řady EX-TRAFIRE® HD jsou absolutními specialisty v plnění náročných požadavků nepřetržitého provozu. Mobilní, extrémně výkonný plazmový řezací systém EX-TRAFIRE® 125HD se 100% pracovním cyklem je perfektním řešením pro náročné aplikace v průmyslu a ostatní sektory.

Použití:

Těžký průmysl
Výroba
Lodní průmysl
Automobilový průmysl a doprava
Ocelárny a ocelový průmysl

Vlastnosti:

OHROMUJÍCÍ VÝKON

Extrémně vysoká řezná rychlost
Maximální kvalita řezu
Ideální pro automatizované procesy

PŘIPRAVEN NA PRŮMYSL 4.0

Volitelné CAN BUS rozhraní
Volitelné RS 485 rozhraní
Stále aktuální. Dnes i po letech provozu
Snadný monitoring

AUTOMATICKÉ NASTAVOVÁNÍ

Nastavuje řezný plyn, elektřinu a proud
Kompenzuje kolísání tlaku
Méně provozních chyb, lepší kvalita řezu

OPTIMÁLNÍ POMĚR CENA/VÝKON

Nízké investiční náklady
O 20 % delší životnost spotřebních dílů
Nízké provozní náklady
Vyšší produktivita

Technická specifikace:

Jmenovitý vstupní proud	30-125 A
Režimy	řezání / řezání perforovaného materiálu / drážkování/ značení
Zatěžovatel @ 40° C	100 % @ 125 A
Jmenovité výstupní napětí	382,5 VDC
Maximální prořez	60 mm +*
Maximální průpal	25 mm*
Doporučená řezná kapacita	40 mm*
Odstraňování rýh	12,5 kg/h +*
Plazmový plyn	stlačený vzduch / dusík / argon (značení)
Průtok a tlak plaz. plynu [lpm/bar]	175/5,2
CAN, RS 485, RS 422	volitelné / volitelné / volitelné
Přednastavené dělení napětí**	50:1
Vstupní napětí	3×400 VAC ± 15 %
Frekvence	50/60 Hz
Rozměr (d x v x š)	615×505×295 mm
Váha	37,7 kg
Certifikace v závislosti na regionu	CE / CCC / C-TICK / CSA
Max. vstupní tlak a průchod plynu [bar/psi]	10/145
Stupeň ochrany	IP23S
Třída izolace	F
Typ ručního hořáku	FHT-EX®125TTH
Typ strojního hořáku	FHT-EX®125TTM

*hodnoty pro nízko legovanou ocel, např. MS S235JR

Plazmový hořák FHT-EX®125TTH/M:

Maximální prořez	60 mm +*
Maximální průpal	25 mm*
Doporučená řezná kapacita plechu pro řez	40 mm*
Teplotní rozsah pro použití plazmového zdroje	od -10° C do +40° C
Teplotní rozsah pro přepravu a skladování	od -25° C do +55° C
Relativní vlhkost	do 90 % při 20° C
Účel použití	řezání / řezání mřížky / drážkování / značení
Typ použití	ruční a strojní řezání
Jmenovitý proud a pracovní cyklus	125 A / 100 %
Typ plynu	stlačený vzduch / dusík / argon
Průtok plazmového plynu pro řezání 85, 105, 125 A	175 l/min @ 5.2 bar
Průtok plazmového plynu pro řezání 65 A	110 l/min @ 4.8 bar
Průtok plazmového plynu pro řezání 45 A	100 l/min @ 4.8 bar
Průtok plazmového plynu pro drážkování 65-125 A	120 l/min @ 2.7 bar
Maximální vstupní tlak	10 bar
Pracovní (dynamický) tlak	5.2 bar
Typ napájení	DC přímé napájení
Typ ochrany připojení napájecího zdroje	IP3X (EN 60 529)
Typ připojení hořáku	TCS - 13 pinů
Standardní délka hořáku	5 m / 8 m / 15 m / 23 m
Hmotnost ručního hořáku FHT-EX®105TTH	5 m / 2.15 kg 8 m / 3.0 kg 15 m / 5 kg 23 m / 7.1 kg
Hmotnost standardního strojního hořáku FHT-EX®105TTM	5 m / 2.35 kg 8 m / 3.2 kg 15 m / 5.2 kg 23 m / 7.3 kg
Hmotnost krátkého strojního hořáku FHT-EX®105TTM	5 m / 2 kg 8 m / 2.9 kg 15 m / 4.9 kg 23 m / 7 kg
Struktura kabelu	koaxiální kabel

*hodnoty pro nízkolegovanou ocel, např. G. MS S235JR

Obsah balení:

Zdroj
Ruční hořák FHT-EX®125TTH 8m (26.2')
Startovací sada se spotřebními díly
Návod k obsluze v mezinárodním i českém jazyce

Další varianty hořáků na dotaz.
